标题: 怎样选择和购买显卡
作者：ZOL-YY团-木精灵

第一步:选择哪个档次的显卡？
显卡按照性能由强到弱，依次是：旗舰级（卡皇）、性能级（高端）、主流级（中端）、入门级（低端）、集成显卡。

如果你只是想办个工、炒个股、看个电影、偷个菜什么的，选择集成显卡就可以，经济实惠不浪费。

如果你喜欢玩玩WOW、永恒、龙之谷之类的网游，选择一款入门级显卡就能应付，想体验更好的效果升级到一张主流显卡就足以了。

如果你钟爱每年的单机游戏大作，而且条件好大米足，那么性能级显卡是必需的，否则选择一款主流级产品也可行，只是游戏体验和享受要降低些。

如果你要得瑟、丫丫，去找旗舰级显卡爽爽

第二步:选择A卡还是N卡？
确定好要买的显卡等级，接下来，你肯定听说过A卡N卡，甚至知道一些观点和评论，那么，买谁的呢？

其实，除非你有特殊喜好、偏爱、习惯，否则不需要特别在意这个问题。你只要关注性价比、能耗比、噪音等方面的问题就好了，这些在后面会教给你

有几个错误和过期的观点依然被口口相传，以后看到这些话要自动屏蔽：

1：N卡颜色差，画质差。
显卡低通电路差到一定程度时，使用VGA模拟信号才会产生画面质量的明显下降。使用数字信号可避免问题。
2：A卡驱动差。
自从ATI被AMD收购后，驱动进步很明显，现今已较比好用。
3：N卡不适合做图。
对于常见的PS等软件，无所谓谁更出色。对于专业3D绘图软件，反而nvidia的专业卡更胜一筹。

第三步:选择哪些品牌？
品牌的选择很重要。拥有优秀的工厂、注重研发、注重品质的品牌是值得优先选择的，但他们的产品通常会更贵，就像LV的包比山寨贵很多一个道理。
以上并不是说非名牌不要买。很多二线厂商也拥有不错的产品，而且价格会低不少，质保也不错。反观某些名牌却做出一些很糟糕的产品乃至忽悠消费者，实乃令人遗憾。

下面枚举部分在大陆有正规渠道的品牌：
一线、名牌：索泰（柏能旗下N卡品牌）；华硕；微星；技嘉；蓝宝石（柏能旗下A卡品牌）；迪兰恒进；映众；
二线、通路、同德：七彩虹；镭风（七彩虹旗下A卡品牌）；影驰；盈通；双敏；昂达；北影；翔升；铭瑄；太阳花；艾尔莎。

第四步:如何通过显卡规格大致判断显卡性能强弱？
很多网友希望了解怎么判断显卡的性能，那么这次更新咱就来说一说。本段只涉及统一渲染架构显卡，也就是。
判断显卡性能，主要看SP单元数量和显卡带宽（显存位宽与显存频率），其次是核心频率大家要记住，这几方面需综合来比较才可以，切勿片面看某一个参数。

SP单元：
显卡进入统一渲染架构时代后，SP单元取代了老旧的渲染管线，其数量多少成为了衡量显卡性能的最主要依据，也就是多多益善啦。

SP单元就像CPU的核心一样，越多越给力。在这里要强调一下，A卡和N卡的架构不一样，A卡目前是5D的SIMD矢量架构（这句话马上就要改写了），SP比N卡多很多但大部分功能不完全；N卡是MIMD的标量架构，SP没A卡多，但每个SP都是全功能的。所以不要直接进行A、N卡SP单元数量的横比！举个例子，一块N卡有96个SP，另一块N卡有128个，那么理论上后者更强，A卡同理。

看到这里肯定有网友还是想A、N卡横比吧！那么咱来说说吧～

显卡带宽（显存位宽、显存频率）：
显卡带宽是指一个具体的“量”，由显存位宽与频率共同决定的，其计算公式是“『显存频率（等效）×显存位宽』/8”，带宽通常越高越好。显存等效频率是指等效于DDR的频率，比如1000MHz的GDDR2或3或4显存的等效频率都是2000MHz，而1000MHz的GDDR5显存等效4000MHz。在日常表达中一般都使用等效频率，而检测软件使用实际频率，大家不要大惊小怪以为频率少了很多。

回过头来说，这个“量”是怎样一个概念呢？咱来比喻一下：带宽好比一条高速公路在单位时间通过的车辆多少。车速不变（显存等效频率不变），车道越多（显存位宽越大），单位时间内通过的车就越多。亦或者车道不变（显存位宽不变），车速提高（显存等效频率提高），单位时间内通过的车也会越多。因此很多搭载GDDR5显存的显卡，位宽低于搭载GDDR3的显卡，但带宽经常更高。

A、N卡简易横比：
综合上面的信息就可以进行粗略的横比了。咱来唠叨唠叨，A卡是5D架构，每组SPU内有1个全功能的标量ALU和4个部分功能的矢量ALU。个人认为，取巧一下可以说A卡的4个SP等于N卡的一个（切忌这不是严谨的说法，只是为了方便比较，而且咱不认同5：1的办法），当然得出的结果与实际会有出入，但不会是天壤之别，因此可以借鉴一下，配合带宽的比较以便校正。

比如某核心频率850MHz的A卡有1600（除以4后是400）个SP带宽153G/S，某核心频率768MHz的N卡有336个SP带宽86G/S，那么显然这块A卡强。但是现实中经常会遇到你很难直观的做出判断的情况，比如一块核心频率800MHz的A卡有800（200）个SP带宽112G/S，N卡核心频率820MHz有192个SP带宽115G/S，这种情况就囧了。

第五步:选择缩水卡、公版卡还是超公版卡？
也许你听过“原厂卡”、“公版卡”、“非公版卡”、“缩水卡”、“阉割卡”等等对显卡的称呼，这些是什么意思呢？我来一一道来：

原厂卡和公版卡：
很多人会将原厂卡和公版卡理解为一个东东，这是不对的。原厂卡是指AMD和NVIDIA官方设计并制造的“标准卡”。通常是从某些大代工厂直接生产出来的，之后卖给核心合作品牌，由他们贴上自己品牌的LOGO，然后拉到市场上开卖。所以各大品牌的原厂卡只有贴纸不一样，PCB设计、布局和用料是按照唯一方案做的。第一批原厂卡的BIOS通常是ATI或NVIDIA的而不是厂商的，这也是有人刷新版BIOS提示厂商ID不匹配的原因。

那么原厂卡有什么特点呢？首先PCB电路是有功底和经验的团队设计的，稳定性自不必说。其次豪华到浪费的用料是折腾与蹂躏显卡的保障，皮实耐用，寿命长（当然也不乏被变态玩家蹂躏死的）。

原厂卡的缺点也是很醒目的。BIOS的保守限制了超频的幅度，出厂频率也比非公版要低，散热器不给力也总是吓坏新手，最关键的是豪华的用料直接导致价格居高不下。综上所述，原厂卡不会生产太多，通常上市3个月左右就踪迹难寻了（旗舰卡除外）。喜欢调教显卡的发烧友一定要抢劫原厂卡。
如果形象的来比喻，原厂卡是德国原装奔驰。

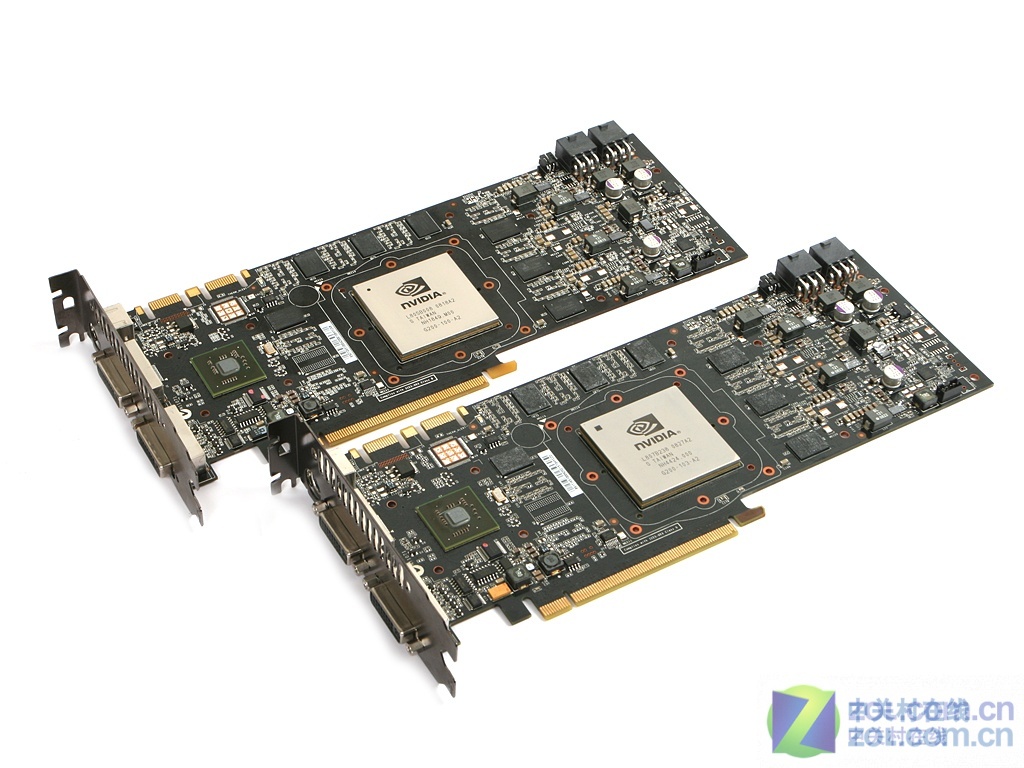

原厂卡只是帖纸不一样

接下来说说公版卡。公版卡是继续使用官方原厂卡PCB设计方案和布局，然后在品牌自己的工厂中组装生产的，可能会换装更完善的散热器，甚至是升级电子元件用料规格，比如电容换个好牌子。一旦出现PCB设计改动，就不能称之为公版卡了，商品名也要更换。极个别品牌改动了PCB设计还吆喝是公版卡的行为是要被裂墙鄙视的。

当然，也有简化用料以及使用原厂散热器的公版卡。通常，前者可以称之为“超公版”，后者就是一般的公版。经过豪华改装后的超级公版卡价格通常更贵，不过更高的频率和更棒的散热器还是很前（钱）途的。

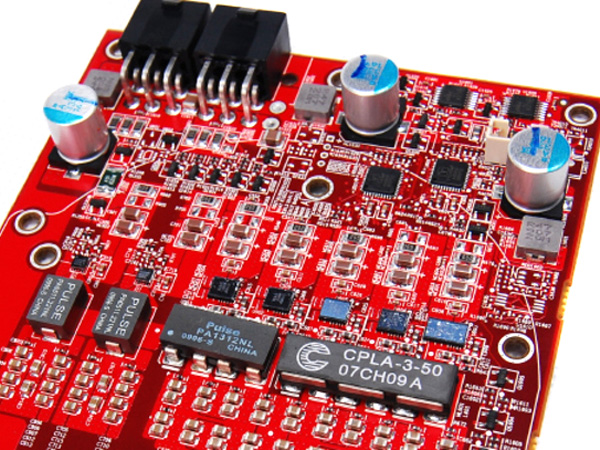

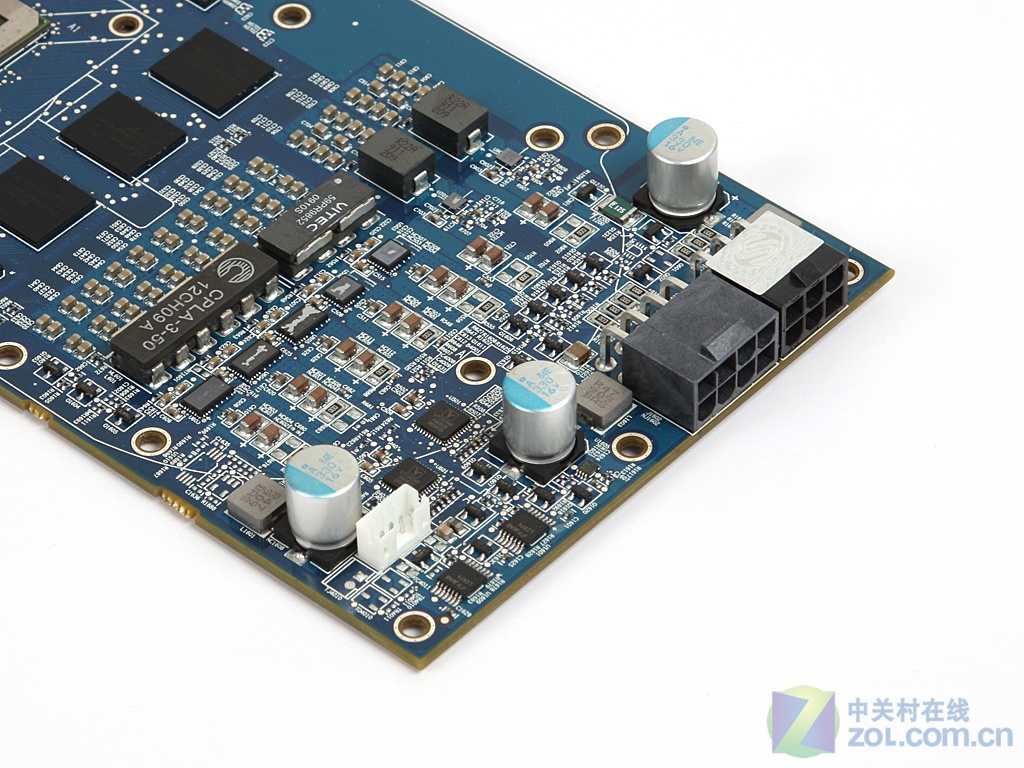

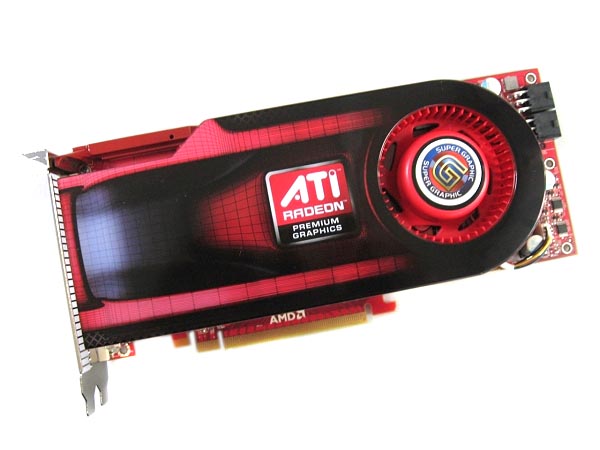

以HD4890为例，红色PCB为原厂卡，蓝色PCB为“超级公版”卡，采用原版的PCB设计，显存供电换用了电器性更好的数字供电（从Pulse PA1312NL升级到Vitec 59PR9852）。散热器就更不用说了。

公版卡的优点和缺点与原厂卡基本一致。
如果形象的来比喻，公版卡是本地组装奔驰。

非公版、缩水卡、阉割卡：
顾名思义，非公版是厂商自己设计、布局的PCB（也可以直接采用代工厂现成的方案），通常说得过去的非公版=简化版=经济版=实用版，当然也不乏缩水版（大幅度削减用料、减少显存容量、使用陈旧的显存类型），甚至是阉割版（比如缩减显存位宽）。不过最近某些一线牛厂也会推出很丫丫的超级非公版……新人们判断非公版的优劣有个简单的办法，就是拿来和原厂卡比比，看看供电相数什么的。不过切勿迷信全电容、无空旱等嚎头。关于用料后面会详细介绍。

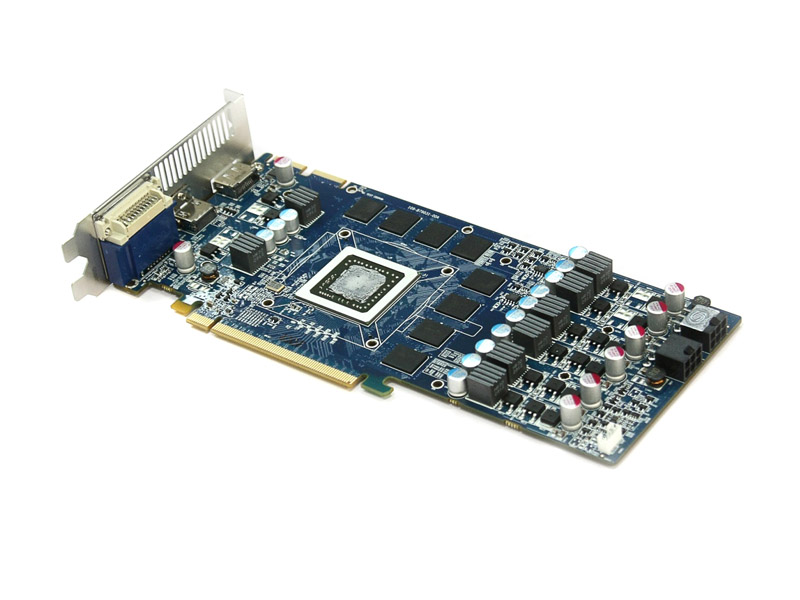

继续以HD4890为例，前者就是一款说得过去的非公版，完全的厂商自主设计，拿下了豪华的数字供电和贴片陶瓷电容，换上了全封闭模拟供电以及铝固态电容，以低于原厂卡的价格争夺市场。后者也是厂商原创的，不过简化程度一目了然了，这就是缩水。
那么阉割卡是什么呢？精简物理规格的就是阉割卡。比如某显卡应该是1GB 256bit位宽，为了节约成本精简成了256 128bit位宽，这就是阉割。或者完整的800个SP变成640个也是阉割。

如果形象的来比喻，说得过去的非公版卡是德国原装的奔驰发动机（核心），本田汽车的部件。缩水卡是德国原装的奔驰发动机，夏利汽车的部件。超公版卡是德国原装的奔驰发动机，法拉利的其余部件。

如何判断显卡缩水与否：
显卡到底缩没缩，只有全面比较做工、用料与散热系统才能下定论。非公版产品通过与公版卡的比较，公版产品与上一代公版比较等等。这不是三言两语能教会你的，下面一节有详细讲解显卡用料，学会了理解了会对你有所帮助。

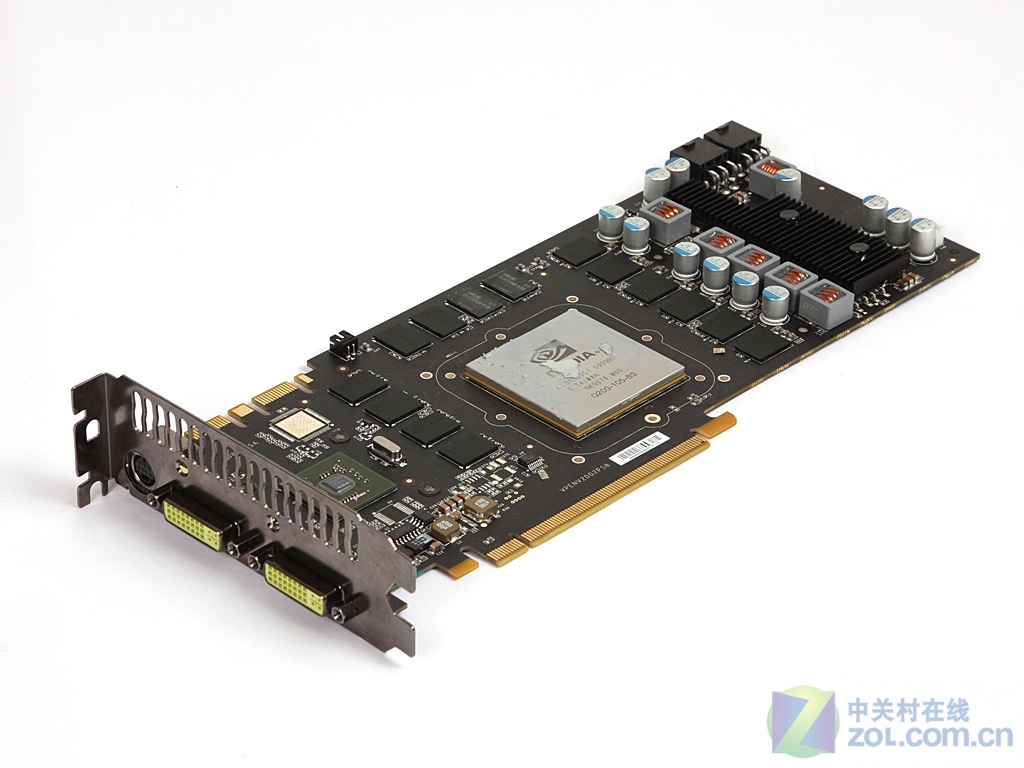

左图为公版GTX260+，右图为缩水的GTX260+

第六步:如何判断电子元件的好坏？
显卡上的电子元件就像汽车中的各种零件一样，其好坏对整体的稳定和寿命有直接影响。比较显眼的部件有电容、电感、MOS和供电芯片，这些容易看懂，好理解。
电容篇：
显卡用电容起到滤波、去耦、耦合、充放电等功能。滤波电容是储能元件，它把电压的变动转化为电流的变动，防止各种脉冲干扰，净化使波形平滑。就好比饮水机过滤掉自来水中的杂物，使流出来的水纯净一样。

目前常见的电容有“电解电容”、“铝固态电容”、“陶瓷电容”和“钽电容”。我想大家都知道固态电容不错，但也不要迷信固态电容有多好。首先它们都是电容，起到的作用是一样的，主要区别在于耐受、内阻和寿命。电解电容相比较铝固态电容，其最大的缺点在于相同容量占用的体积更大，以及高温耐受差（传统电容通常沸点为103度左右，铝固态电容沸点可高达350余度）。如果长期高温或遇到不能承受的压力时会“爆浆”！

咱很乐意吓唬你一下，呵呵。当然，电解电容也有它不能被取代的地方，那就是它拥有极好的低频响应能力。所以涉及声音输出的部分还是需要电解电容来出力，使用固态电容的主板集成声卡就逊色很多。电解电容的特征是顶端“拥有K型防爆槽”。另外有一种酷似固态电容的名叫“铝壳电解电容”的东西，大家注意千万不要混淆，仔细看它也有K槽。

爆浆的电解电容。不管是传统的还是铝壳的都会爆。

固态电容也会爆，当然只限你很2的接反正负极。

这些都是电解电容，从左至右（下同）依次是传统电解电容和铝壳电解电容。

另外，电容的安装方式有“插件式”和“贴片式”两种，只是安装方式的差异，并没有太大不同。贴片式电容的特点是使用黑色底座或直接焊接，插件式很暴力要穿透PCB电路板。

插件式电容会有2个针脚穿透电路板。贴片式电容能看到有一个黑色底座。

最后来说说高端电容――钽电容家族的兄弟们！钽是一种珍贵的金属，价格很好很强大。钽电容内部没有金属液，而是使用金属钽做介质。钽电容拥有很多特性和强项，它具有非常高的工作电场强度，体积小却能达到较大的电容量、寿命长、耐高温、准确度高、滤高频改波性能极好。在钽电容工作的过程中，具有自动修补或隔绝氧化膜中的疵点的功能，使氧化膜介质随时得到加固和恢复其应有的绝缘能力，而不致遭到连续的累积性破坏（信春哥，得自我修复）。这种独特的自愈性能，保证了其长寿和可靠性。好话说尽，该说话坏了，毕竟这家伙不是开挂的！钽电容的缺点一是嗷嗷昂贵，二是耐电压及电流能力较弱。所以这豆子适合工作在压流不大的地方。还好这么多年下来，高聚合物钽电容等新星的出现使得缺点没那么严重了。

目前高端钽电容以美国的Kemet和AVX，以及日系的Sanyo这三家为全球最大的钽电容生产商。其中AVX专注于传统的钽二氧化锰钽电容，坦聚合物电容是它的软肋。Kemet精于制造耐高压钽聚合物电容，价格也很强悍。Sanyo是后来者，直奔钽聚合物电容而去，主打产品是Poscap系列。美国人喜欢把电容做成黄色豆子，黄灿灿的外表上还有独特的“橙色横杠”，Kemet的黄豆子区别是横杠中间会有2位字符标示。日系则是黑色方块。

四种常见钽电容，从弱到强依次是常规钽二氧化锰电容、AVX二氧化锰钽电容、日系HI-C军工级高导电钽聚合物电容、Kemet高压钽聚合物电容。

另外还有新型的SP-CAP固态高分子聚合物电容。

电容就讲到这里了，希望大家选择时能知道这小家伙是什么，不要被忽悠。对了，电容也有品牌之分，好品牌的电容电气性会更好一点，这点大家不用太在意，把握好总体就可以了。最后咱来一个直观的电容类型排名，方便大家了解哪些“更好”。

作者: beyes 时间: 2011-5-26 13:59

电容从弱至强大排队。

作者: beyes 时间: 2011-5-26 14:02
MOS篇：
MOS的英文全称为MOSFET(metel Oxide Semiconductor Field Effect Transistor)，即金属氧化物半导体型场效应管，它在供电电路中是起到栅极电压控制开关的作用。具体来说，每相电路中的MOS分为上桥和下桥，轮番工作，对这一相电路的电感进行充电和放电，最后就能在输出端得到一个稳定的电压。

因为每相电路都要有上桥和下桥，所以一相供电电路中至少有两枚MOS，而上桥和下桥都可以并联数枚MOS一起工作的。俗话说人多力量大，数个MOS组合在一起可以有效的提高导通能力。MOS的优劣主要体现在它承受电流、电压的能力，以及内部电阻和转换率的高低。

目前MOS分为一般的MOS和整合了驱动开关的MOS两大类。

随着显卡的功耗越来越大，MOS承受的压力也空前增加，串联更多MOS的做法受到显卡电路板面积和布线的制约也越来越突出，所以整合型MOS以及电气性更好的MOS纷纷孕育而生。目前比较常见的MOS，依照从弱到强分别是“传统的D-PAK封装的三脚MOS”、“八爪鱼MOS”、“Dr整合MOS”以及先进的“整合驱动开关的数控MOS”。

从左到右依次是“传统的D-PAK封装的三脚MOS”、“八爪鱼MOS”、“Dr整合MOS”以及先进的“整合驱动开关的数控MOS”。

三脚MOS依然是现在显卡上最常见的，特别是功率不高的显卡上尤其惯用这个小家伙。三脚MOS品牌上，英飞凌和ST是常见的不错的品牌，电气性好内阻适中。八爪鱼MOS是全新的封装形式，它最大的优点是内阻低、转换率高、温度低。Dr整合MOS继承了8脚MOS的优点，不同的是其内部整合进了多个MOS以提高输出和减少占地面积。以上三者均属于一般MOS类别，它们的耐温通常不能高于85度。

最后是先进的PWM数控整合MOS，这小东西需要配合一整套全数字控制的供电电路，它拥有传统MOS无可比拟的输出电压准确性、稳定性和寿命，极低的内阻和高达137度+的承受力非常适合为顶级显卡服务。配合优良的电感电容以及先进的供电芯片，其转换率甚至能达到90%甚至更高。

电感篇：
电感是重要部件！它在整个供电体系中的作用是过滤高频信号、与前面提到的MOS、电容组成直流电转换电路。电感性能的好坏，与它所采用的材料好坏、内阻高低、封装类型和有无磁芯有关系。目前电感按类型分为“模拟电感”和“数控电感”。按封装方式分为“电感线圈”、“半封闭电感”和“全封闭电感”。按材料又可分为“一般铁电感”、“陶瓷电感”和“铁氧体（铁素体）电感”。

数控电感还是老大。

显卡用电感的最重要参数是“感值”，单位是μH（微亨）。一般电感上会注明感值，你会看到诸如1R0、R56之类的数字。R是小数点，1R0=1.0μH，R56=0.56μH。其它诸如内阻、感抗等参数是不能从外表轻易看出的，所以PASS，留给PDF解密吧。

常见电感从弱至强大排名。

模拟供电电路实例分析：
下面我们具体解析一下显卡的供电电路。

上图就是一个标准的6相模拟供电。每相都由电容、电感和MOS组成。感值、MOS品牌、电容品牌也一目了然。至于每相具体是为谁服务的，初学的你不需要掌握。

小窍门：购买显卡时，留意一下供电相数。通常来说，入门级显卡不少于2相供电，主流级不少于3相，性能级不少于4相，达到这个标准的显卡都说得过去。用料上自己再拿捏一下即可。

这是非典型的模拟供电电路，实际上是4相供电而不是8相，只是每一相串联了2枚MOS，要注意区分。这样做的好处是分摊电感的压力，减少发热和啸叫声。

小知识――供电啸叫也称作电流声。大量电流经过电感时多少都会出现尖锐的声音。提过提升电感的品质、数量和感值可以减小啸叫声，甚至减小到很难察觉的地步。

数字供电电路实例分析：

数字供电体系和模拟供电体系如出一辙，只是各部分部件不一样。上图所示的是连排数字供电，常规MOS换成了数控整合MOS，电容由于已经有强力电感的净化滤波，所以不需要容量巨大的烟囱，转而使用电气性更出色的多层陶瓷电容了。

单相数字供电也是这样组合而成。

第七步:散热器和风扇有什么讲究？
我们买的是显卡，不是飞机发动机！噪音问题要严重注意，免得吵到神经衰弱！当然也不能买个烤肉机会来。温度和噪音要平衡。

小知识：显卡核心在高负载时不高于85度即为合格，85度就像人体的37.0度，不要害怕。

显卡风扇分为4pin、3pin和2pin三种。简单的说，你看风扇接线有几根就是几pin。

如果你看上的显卡如果是4pin或3pin，那么无需担心，这种风扇支持温控，会随着温度的增加提高转速，负载不大时转速降低吵不到你。即使你很挑剔不满足自动控制，也可以通过软件达成手动控制，很舒服的。

上图中的就是3pin温控风扇，红黄黑三色三线。

如果你看上的显卡只有2pin，那么就需要小心了！很多2pin风扇不受控制，时刻工作在全速状态，噪音视转速高低决定，通常会吵到你想哭。当然2pin风扇也有可以控制的，那就是在显卡电路板上安装三极管和二极管，通过增加或降低电压来实现风扇变速。

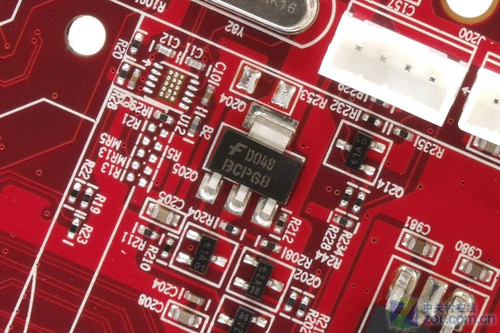

这就是一个三极管和若干二极管，有了它们2pin风扇也能受到控制。切记要留意。

散热器本身的优劣也有讲究。首先是材料，铜铁铝是常见的。铜导热性极佳，外观养眼，分量足够，很受大家的追捧。但是要知道，铜的比热容很低，全部使用铜做散热器并不能让温度低多少，反而增加了很多费用。铝是不错的材料，分量很轻，传导性和比热容均尚可，所以大量用于散热器。查看散热器，要注意其做工细节，有无毛刺，散热片和热管数量。散热片总表面积尽可能大，这样热量容易扩散被风吹走。

小窍门：在这里要提到TDP这个词，也就是“热设计功耗”，注意它不是显卡的实际使用功耗。TDP是可以表明这个显示核心的发热情况，网上一搜索就能获知。一般的TDP不高于125W，散热器可以没有热管，你也不用纠结没热管=缩水这个问题。125-225之间最好要配上2跟热管加速热传递。再往上就需要更多热管来协助了，甚至需要真空均热板。不够这个标准的散热器只能依靠更大的风量来镇压高温，这时候噪音相对会高，要留意。

风扇本身分为离心涡轮和一般扇叶风扇。涡轮通常用于高端显卡，外观千篇一律。一般的风扇，扇叶越厚实，相同转速下带来的风量会增加一些。

厚实的扇叶，科学的扭曲。

提示：发帖询问正在使用此卡的网友以获得直观的噪音和温度情况，但要注意，不同纬度的用户环境温度不一样，别忽略了这点。

第八步:实战卖场的注意事项
现在你已经了解了基本知识，可以去卖场买回你的爱卡了。现在我来说说几点防骗窍门，大家要小心谨慎。
1：购买之前发帖询问，广征建议。
多问问，多听听，没亏吃。一些网友的使用感受也能让你心中更加有数。

2：看清显卡条码信息，杜绝混淆TC/HM显存共享误导。
只看物理显存有多少，不要被JS忽悠着把256MB当1GB的给你。

上图条码依次标明了显卡型号、总线接口类型、物理显存容量、显存类型和输出接口类型。

3：仔细检查显卡外观和型号。
注意不要把外形相似的产品混淆，记住你要买的显卡的全称，一个字母也不能差。还要注意类似HM/TC这样的显存共享，记住只看物理显存的多少。

外观相近的两种显卡。

实则完全不是一回事。

4：选择几个后备产品，在现场时耳朵根子要硬。
就像升高中考大学填写第二第三志愿一样，买显卡也要多几个选择，免得你想要的“没货”，一慌张就被奸商忽悠买了个差卡回来。另外不管商人如果诱惑，你也不要放弃前先的原则。

5：发票或收据要注明显卡完整型号。
如果有问题，这是维|权依据。

6：多当回头客，优先找熟人。
如果你感觉上次买东西的店家不错，以后还可以经常去，能免去很多奔波。
